martes, 22 de septiembre de 2009

  • ETN-402 solucionario 1er parcial

    son para el primer parcial y el mas importante. por que de ahi sale casi toda la nota del semestre (por lo menos asi era con el ing gutierrez)

    bueno sin mas ni mas aca el solucionario de ejercicios tipo examen y tb adjunto un examen pasado con solucion

  • lunes, 21 de septiembre de 2009

  • Libro mat 315

    Este libro lo redacto el ingeniero Lucero el año 2006 (o era el 2005??). Es un libro de referencia para las materias que dicta ELT266 y MAT-315.
    bueno sin mas ni mas, aca los datos y links de descarga

    Autor: Ing. Javier Lucero Bilbao
    Docente: actualmente de Mat-315
    Año: 2006 aprox
    Editorial: Sin editorial solo son fotocopias. Dejado en la fotocopiadora del cuarto piso de la obelisco

    Descarga
    1.- capitulo_1: Sistemas y señales here
    2.- capitulo_2: S
    3.- capitulo_3: S
    4.- capitulo_4: S
  • viernes, 18 de septiembre de 2009

  • circuito impreso facilito

    Buen dia. esta semana andube haciendo proyectos (=pesitos extras), asi que aproveche para sacar fotos y explicarles como se realiza un circuito impreso. el quemado de la placa, y algunos tips

    en fin.
    aca van los pasos para hacer un circuito impreso

    en primera necesitamos el material
    1 placa virgen, dependiendo del tamaño esta el precio. yo compre por ejemplo una, placa de 10 x 10 cm me salio a 10 lucas, (8 mas la rebaja sin factura)
    2 marcador indeleble: mucho mejor sale con serigrafia, hacerla con serigrafia es para produccion en cantidad, pero si piensan hacer 1, 2 o hasta 5 plaquitas pues es un gasto insulso de dinero hacerlo por serigrafia. Asi que el buen marcador es la solucion.
    3 Preclorato hierro: pues tan solo van a la electronica, y piden que les venda perclorato para kemar placas y listo, les recomiendo comprarse directamente la solucion ya preparada. Pero en todo caso igual sirve el polvo para preparar con agua.
    4 guantes, baño maria, Stilete, lanilla de metal, recipientes, son materiales extras. pero puedes prescindir, yo keme mi placa a las 11 de la noche y a esa hora no hay nada ya para comprar asi que me banke con lo que tuve.

    PASOS PARA QUEMAR TUS CIRCUITOS IMPRESOS

    en primera aliste mi material, verti el perclorato (pf-4 en polvo precio 15bs), en un recipiente con agua(300ml, cuarto litro). y con una maderilla agite la solucion, hasta que tenga un color marron. TIPS: 1.- hacer la solucion en un recipiente de plastico o de vidrio NO METAL, 2.- La solucion es reutilizable muchas veces mas, asi que guardarla luego en un recipiente de vidrio bien cerrado, 3.- antes de volver a utilizar la solucion guardada, agitarla (es como el frutal XD).

    luego de tener la solucion preparada, y guardada. empezar a hacer el circuito impreso en si. en primera utilizando algun programa realizar los caminos de coneccion entre componentes. Yo les recomiendo a los principiantes utilizar el CadSoftEagle (descargarlo aqui), y para los mas avanzados utilizar el Proteus(descargalo aqui).


    una vez impreso en papel nuestro circuito empezar el pasado, a la placa virgen. Del tamaño de nuestra impresion (circuito a quemar). para esto hay varias manera de hacerlo. Una manera es, en primera marcar los agujeros (a taladrar luego), marcarlos con un punzon. Una vez teniendo todos nuestros puntos, retirar la impresion y guiarnos segun las marcas que dejamos con el punzon. unir puntos con el marcador indeleble con mucha paciencia. TIPS: 1.- el partir la placa se lo hace con un stilete, cortando la placa como carton. 2.- no agujerear demasiado con el punzon pudes dañar el plastico de atras si intentas hacer huecos profundos. 3.- sujetar bien el impreso sobre la placa, que no se mueva al hacer las marcas con el punzon. 4.- repasar los caminos, que keden bien negritos, por que es la parte que se quedara.



    una vez teniedo nuestro circuito impreso. Poner la solucion de perclorato en un recipiente plastico y hacer flotar (con la cara pintada hacia abajo) nuestra placa virgen pintada con indeleble nuestro circuito. luego poner el conjunto al Sol por unos 10 a 20 minutos. Si estas como yo, haciendo las placas a ulltima hora (no lo hagan), pues poner el recipiente sobre una fuente de calor unos 10 a 20 minutos (baño maria), yo pongo un poco de agua en un sarten (olla tb) y luego sobre un soporte pongo el recipiente, asi que por la evaporacion del agua nuestro recipiente se calienta y pues reacciona mejor con la placa(lo mismo que al sol).


    una vez que cayo todo lo que tenia que caer (sino volverlo a poner por un poquito mas de tiempo), cuando ya esta lista la placa sacarla luego labarla con bastante agua. y con una lanilla de metal limpiarla (viruta para olla). si no tienes eso (hicistes tu placa a las 11pm) pues raspa con algo aspero (filo stilete). ya preparado todo. prueba continuidad de tus caminos. Y finalmente hay que taladrar nuestras marcas (hechas con el punzon) para que entren nuestros componentes. Para esto se utiliza un pequeño taladro, O untaladro especializado jejeje

    listo terminastes. hicistes un exelente circuito en 1 hora aproximadamente. Solo por ultimo quedara soldar, limpiar, y hacer pruebas de tu proyecto. mi placa quemada de arriba es de 6 x 5 cm

    TIPS GENERALES: Empieza a hacer circuitos basicos, para practicar la soldadura. Tambien para aprender a quemar cada vez mejores placas. La practica es lo unico que te enzeñara a hacer las circuitos impresos.
  • sábado, 5 de septiembre de 2009

  • algunas fotillos

    buen dia a todos.
    ahora son mas 5:20 de la madrugada del sabado 5 de septiembre.

    hasta horas atras estubimos con colegas festejando el viernes de soltero. yyyy hip hip pues como veran ahora estoy despierto sin na que hacer.

    bueno se me ocurrio a manera de perder el tiempo mostrarles los equipos que poseo. en fotillos

    1 mis preciadas computadoras.
    mi compu de mesa tiene estas caracteristicas: 3.3 micro celeron D. 1gb de ram, 512 de video gforce, tarjeta de red. tarjeta de tv/radio pinacle de 2 puertas, tarjera fierware, tarjeta de fax. (es una pc antiguita pero cumple con todo lo que pido)

    luego esta mi pc portatil, una hp 530 de 200 de hd, 2gb de ram, y pues na mas (todo lo que llevan las portatiles, blooto, wifi, parlantes salida hd, etc) ahhh es una core2 duo de 2

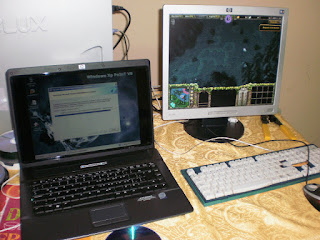

    aca la fotillo de mis compus

    2 Mis otros 2 tesoros son, mis servicios de internet. tengo el plan WI-MAX de viva y el 3G de tigo. bueno algunas observaciones mias.
    viva WIMAX tengo de 128 kbps: descargo a 17 kbps, subo a 10 kbps, sube señal en noches (a esta hora), servicio tecnico viva una poorkeria no saben na, se corta señal asi que no puedo descargar de golpe un archivo de 1b (por miedo a la caida de internet) descargo siempre en partes. señal parpadea mucho
    servicio 3g tigo: buena cobertura en la paz, en el alto se anda lanzando. muy bueno para portatil. muy caro. solo lo utilizo para salvarme de aprietos. plan pre pago. servicio tecnico no tiene solo debes de llevar el aparatejo para que te lo arreglen a las oficinas. velocidad de descarga. muy buena pero estando en punttos de facil acceso de señal. en la facu de inge se anda lanzando a ratos.
    e aqui las fotos de mis servidores de inter




    3 mi otro tesoro en tecnologia jajaja por asi decirlo es uno de mis vicios. es un psp slim 2000, que lo utilizo como agenda, block de notas, mp3. tiene juegos cargados en su memoria de 8gb de: teken5, soul calibur, patapon2.
    ahi la fotillo
    4 y por ultimo mi preciada camarita, con la que voy sacando fotos a todo(proyectos electronicos, sistemas, fiestas, chicas con yy sin ropa.. jejejeje muchas cosas). pero como la camara no puede sacarse fotos, pues pondre una de internet. tengo una olympus de12megapixeles, de 2.7 inch de pantalla 3x de zoom optico y reconocimiento de rostros inteligente. e aqui las fotillos


    estas son mis joyas. bueno sin mas me llego sueño voy a dormir que mañana tengo trabajo que hacer. ahhhh y me olvidaba ahi van las fotos de agunos tragos que tomamos con unos colegas.


    pd: porsiacaso sige soy chango asi que no jodan. si juego sigue en mi psp
    pd2: como siempre, si quieren ver las imagenes mas grandes solo dales click sobre la imagen
