Fuente de alimentacion casera


Buenas.. el dia de hoy como ayer estoy recontra inconforme con el servicio de v-net internet de viva. ya que esta super lento. Mas aun con la actualizacion del cpe nos limitaron aun mas la velocidad. Al llamar al servicio de viva y renegar un monton, solo nos informan que la velocidad esta lenta por las condiciones climaticas, si esto anda asi. cambiare de servicio. por que ya me canse de las excusas.. de este servicio lento. Y eso que era uno de los que no me quejaba del servicio de internet de viva....

Despues de mi pequeña queja XD, Ahi va el como me arme una fuente de alimentacion util para los laboratorio de electronica, recontra facil, portatil y con cosas que se tienen botadas.

Materiales.




1 fuente (transformador) de; impresora, scanner o fax.. marca HP. Tambien pueden utilizar un cargador de una pc portatil culquiera, que da aun mas amperaje. Las impresoras hp tienen un transformador que entrega 32v - 0 - 15v utilizaresmos las puntas de 32v-0v. Este transformador es super facil de consegir. Ya que la serie HP Deskjet 35xx (3535, 3540,etc) fueron desechables. asi que capaz tengan un transformador por ahi botado. O sino utilizar cualquier transformador que te de en sus putas un voltaje mayor a 31v.
2 Varios componentes especificados en la hoja word adjunta.

Circuito a montar



PCB Y COMPONENTES descarga aqui

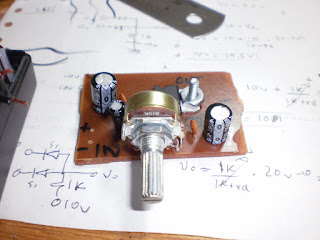

El armado: pues simplemente una vez hecho nuestro circuito (segun el pcb mostrado en el documento word), y soldado los componentes. Modificamos nuestra fuente(transformador) de la impresora. le incluimos internamente el potenciometro . para que se vea atractivo.. y modificamos los cables de salida (los cortamos y los conectamos a la entrada. La salida conectamos 2 cables. con cocodrilos,y tenemos nuestra salida. ver fotos de la modificada de la fuente y el modelo cuasi final


pd: si quieres armarlo de manera mas estetica. trata de incluir el circuito aumentado del regulador de tencion, dentro del gabinete del transformador. Tendras lista una fuente de alimentacion variable de 1.25v a 30v, con un amperaje de 500mA a 1A. util para todos los circuitos armados en laboratorios de etn. y ademas estetica
