  • Ruleta Digital, 16 posiciones

    Este fue el laboratorio No.7 de electronica Digital ETN-601.. me tocaron los puntos de Ruleta, y motor PaP.

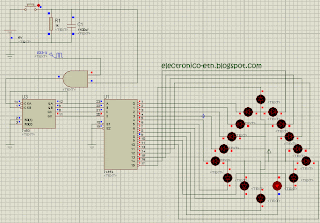

    Bueno aca les muestro en esta ocasion la ruleta digital. Apretando un pulsador este debe de girar, y detenerse tiempo despues de haber soltado el pulsador en cualquiera de las 16 posiciones(Leds)... Como siempre hago las cosas.... LO HIZE FACIL. solo un deco 74154 y un contador 7493. y un and para habilitar o no la entrada de clock... una mejora que despues pense es poner en vez de un clock un VCO con 555 (astable) contralado por un esquema como el mostrado en la grafica (pulsador,resistencia,capacitor), el vco cuando disminuye el.........
    voltaje este aumenta frecuencia,, entonces se deberia de jugar con la entrada, o la salida, para recudir la frecuencia.. solo es una idea mia ojo... si gustan experimenten... y haber que ondas.. avisan resultados

    En este post agrego ademas un video para que vean el  funcionamiento.. saludos y recuerden que:
    "LA INVENCION ES 1% INSPIRACION
    Y 99% TRANSPIRACION"
    video
