Practica de Sistemas Digitales 2 - ETN 821

sábado, 3 de marzo de 2012

Practica de Sistemas Digitales 2 - ETN 821


Aca le presento una practica de laboratorio hecho a computadora (dificiles de ubicar ya que los informes/pre-informes se los hace a mano). Encontraran la solucion al problema presentado mas abajo, Programa en AHPL, diagrama de flujo, layout del circuito y diagrama de tiempos de entrada y respuestas esperadas.

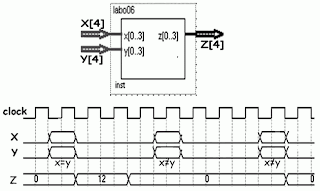

PROBLEMA Laboratorio ETN-821: Desarrollar el sistema presentado a continuacion con entradas X[4] e Y[4], con salida Z[4], las señales X e Y son sincronas cada 3 periodos de clock como muestra la figura. Si las señales son iguales la salida Z muestra el valor de 12 en binario, caso contrario no muestra nada.
Solucion:

Archivo de descarga aki
pero aproximado 300kb
