Captura esquematica (part1)

Bueno pues. hoy les quiero mostrar para que no nos olvidemos a manera de fotos como se realiza una captura esquematica en Quartus 2 (altera),
El proceso es muy sencillo y monotono, y una vez que lo hagas las. proximas veces se te hara re sencillo
aca todolo que se hace para captura esquematica
paso 1: abrir programa

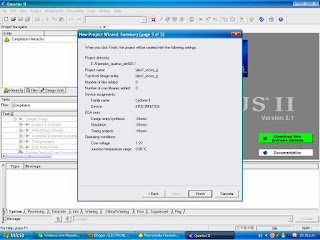

paso 2: Abrir el asistente de NEW proyect. luego seguir las instrucciones







paso 3:Una vez creado el proyecto. tendremos que escoger new. para poder realizar nuestra captura esquematica. en otros casos.. elegir vhdl si haras descripcion con este lenguaje.

paso 4: Una vez creada nuestra simulacion para descripcion circuital, simplemente tenemos que colocar los gates, tambien los puertos. segun querramos


continuara en otro post.. por que sino se lenteara tu maquina. a no ser que tengas 512 o + velocidad
