Reloj Digital

DISEÑO RELOJ DIGITAL
CLOCK: Utilizando un multivibrador astable, reproducimos la frecuencia de 1Hz que será T=1s 1 segundo de reloj. Este habilitara por cada flanco de bajada un contador para que empieze el conteo.

TIEMPO EN SEGUNDOS:
i)    Unidades de segundo: Estas contaran de décadas 0-9. Para tal cometido utilizaremos un contador BCD(decadas).
ii)    Decenas de Segundo: Estas contaran de 0-6. Para esto utilizaremos un contador de 0 a 6, El clock para este contador será la anterior etapa

TIEMPO EN MINUTOS: De la misma manera que en segundos estos cuentan hasta 60, el clock del contador de minutos será la anterior etapa, osea los segundos.
Tambien añadimos un pulsador que hara las veces de ajuste de minutos, para colocar nuestro reloj a la hora.


TIEMPO EN HORAS:
i)    Unidades de Hora: Estas contaran de la siguiente manera 0,1,2,3,4,5,6,7,8,9,0,1,2,3,4
ii)    Decenas de Hora: Esto solo contara de 0-2. Por que las horas las mostraremos en 24 horas.
iii)    Tambien como en la parte de minutos se puso pulsador para ajuste de horas.

VISUALIZACION
Se utilizo en cada etapa transcodificadores 7448 de BCD a 7 segmentos catodo común.
La manera de presentación esta en HH  MM  SS (horas,minutos,segundos)

MATERIALES UTILIZADOS
6 contadores 7490
6 Transcodificadores 7448
6 displays catodo comun
1 TTL7408
1 555
resistencias y capacitores para sacar reloj de 1Hz.

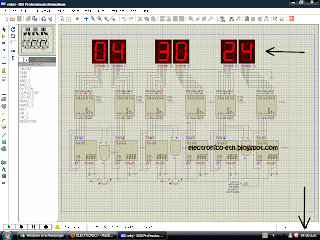

FOTO DEL CIRCUITO PRESENTADO Y FUNCIONANDO

No estaba agarrando mi camara por eso la calidad de esta foto.

4 comentarios:

LU3EI dijo...

Hola, está bábaro tu proyecto, quisiera saber si se puede setear el tiempo hhmmss y ponerlo a cuenta regresiva hasta cero. Gracias
Washington LU3EI.

Anónimo dijo...

Hola, veo tu proyecto pero el principal problema es el tiempo como calcular un segundo exacto... Acabo de diseñar un reloj con solo 5 circuitos integrados dos flip flop y tres cd4026. esta mejor. Si gustas te mando el circuito

Anónimo dijo...

me Lo Puedes Enviar A Mi Si Es Que Todavia Lo Tienes Porfavor Orlando.Romero@Live.com.mx

ReTo dijo...

puedes encontrar el pdf proyecto completo del proyecto aqui:
http://www.mediafire.com/?fd9psc0mzrrzzfi
el post donde puse el proyecto lo encuentras aqui http://electronico-etn.blogspot.com/2011/07/proyecto-reloj-digital.html
